Kulový ventil namontovaný na konci BW

Představení produktu

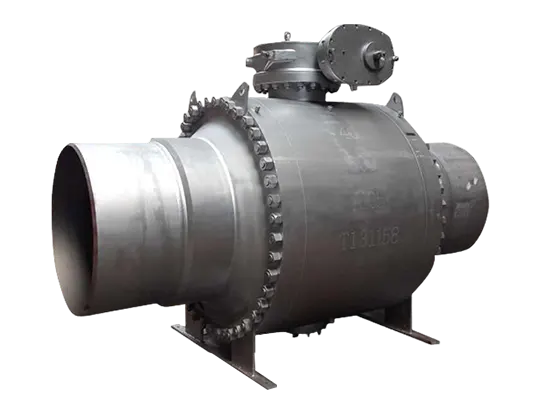

Kulový ventil LYV® BW namontovaný na konci čepu systematicky řeší problémy s těsněním a konstrukcí vysokotlakých potrubí prostřednictvím dvou konstrukcí jádra. Vysoce výkonný kulový ventil montovaný na tupo svařovaný čep je spojen svařením na tupo a integruje se do potrubí, aby bylo dosaženo trvalého utěsnění s nulovým únikem.  Jeho jedinečná konstrukce koncového opěrného bodu může nasměrovat obrovské napětí generované tepelnou roztažností a kontrakcí, vlastní tíhou a vibracemi potrubí na vnější základový rám, čímž účinně chrání tělo ventilu a vnitřní těsnění před deformací nebo poškozením. Tato konstrukce zajišťuje dlouhodobý stabilní provoz ventilu v kritických a drsných prostředích, jako jsou elektrárny, dálková petrochemická potrubí a pobřežní plošiny, což výrazně zvyšuje bezpečnost a životnost celého potrubního systému.

LYV®️ Kulový ventil namontovaný na čepu na tupo jako vysoce výkonný produkt, který splňuje mezinárodní standardy jako API-6A, API-6D, ASME-B16.34, ISO-17292 a další.  LYV®️ Kulový kohout namontovaný na čepu získal požární certifikaci API-6FA, která dokazuje, že produkt má kapacitu pro použití v různých žádaných požárně bezpečných aplikacích.  LYV®️ jako výrobce pro výrobu kulového ventilu namontovaného na čepu vyrábí kulový ventil namontovaný na čepu NPS 2” až NPS 48”, maximální tlak může dosáhnout až 2500 LB.  Kromě toho má LYV®️ podmínky a zkušenosti pro výrobu nízkoteplotního kulového ventilu namontovaného na čepu.  Kontaktujte nás pro více informací.

Specifikace

Vlastnosti

■  K dispozici je měkké nebo kovové sedadlo

■  Pevný míč

■  RF,RTJ,BW Připojovací plocha

■  Dvoudílné nebo třídílné tělo

■  Obousměrné těsné vypínání

■  Nulový únik

■  Double block & bleed (DBB) / Double Isolation & Bleed (DIB)

■  Požární ochrana.

■  Provedení s nízkým provozním momentem

■  Provedení představce proti vyfouknutí

Kulový ventil LYV® BW BW End Trunnion Mounted Ball Valve je průmyslový ventil speciálně navržený pro práci v náročných pracovních podmínkách. „BW“ znamená, že jeho dva konce jsou spojeny svařováním na tupo a lze je přivařit k trubce a vytvořit tak trvalý celek. "Instalace koncové podpěry" se týká prodloužení nezávislé tuhé podpěrné konstrukce na hnacím konci ventilu. Tato kombinovaná konstrukce má za cíl dosáhnout absolutního utěsnění potrubního spojení a současně izolovat od pnutí těla ventilu.

Jeho pracovní princip je rozdělen do dvou kroků: Za prvé, port pro svařování na tupo ventilu je přivařen k potrubí, aby se vytvořilo trvalé spojení bez úniku. Za druhé, klíčová konstrukce „koncového opěrného bodu“ je nezávisle připevněna k vnějšímu základu. Když potrubí generuje obrovský tah v důsledku tepelného namáhání, vlastní tíhy nebo vibrací, tento opěrný bod bude aktivně nést a vést tyto vnější síly, což jim umožní obejít přesný dřík ventilu a těsnící systém uvnitř ventilu a přenést se přímo na vnější konstrukci. Zajišťuje tak, že ventil může být stále stabilně a flexibilně otevírán a zavírán, když je vystaven deformaci potrubí, a udržovat dlouhodobé utěsnění.
