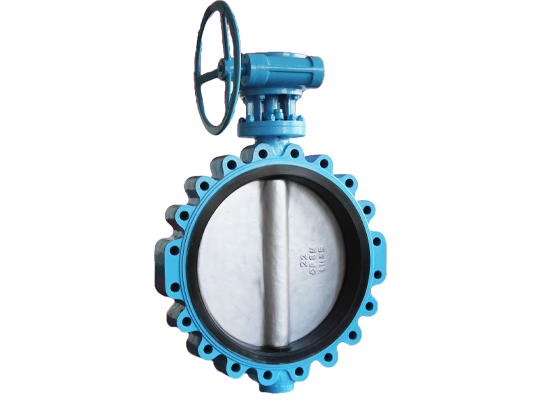

Koncentrický škrticí ventil

LYV® Concentric Butterfly valve je vyráběn podle nejvyšších standardů, podpořených naším závazkem ke kvalitě a dokonalosti. Používáme pokročilé výrobní procesy a přísnou kontrolu kvality, abychom zajistili, že každý ventil splňuje nebo překračuje průmyslové standardy. Naše ventily mají výjimečnou kvalitu a předčí podobné produkty v průmyslu, pokud jde o životnost, výkon a spolehlivost.

Odeslat dotaz

Představení produktu

LYV® je profesionální dodavatel koncentrických klapek v Číně. Díky 30 letům profesionálních výrobních zkušeností, spoléhajících se na pokročilé CNC zpracování a přísnou kontrolu kvality, zajišťuje, že ventily splňují vysoké průmyslové standardy, pokud jde o odolnost, spolehlivost těsnění a efektivitu dodávky. Naše klapky jsou pečlivě vyrobeny a dodržujeme přísné výrobní normy. Náš prodejní tým se zavázal poskytovat personalizované služby. Přizpůsobíme řešení soustředných klapek tak, aby splňovaly vaše specifické požadavky a očekávané aplikace.

Tato soustředná klapka s přírubou má klasickou centrálně symetrickou strukturu. Díky soustředné konstrukci vřetene ventilu a klapky dosahuje rychlého otevírání a zavírání a také stabilního uzavření. Sedlo ventilu je vyrobeno z vysoce výkonného elastického materiálu, který tvoří těsné vytlačovací těsnění, když je klapka uzavřena, což zajišťuje nulový únik za normálních teplotních a tlakových podmínek. Konstrukce je jednoduchá a průtokový odpor extrémně nízký, takže je zvláště vhodný pro úpravu vody, HVAC a obecné průmyslové potrubní systémy.

Specifikace

Rozsah velikostí:

NPS 2”-48”; DN50-DN1200

Nominální tlak:

150 LB-600 LB; PN6-PN64

Rozsah teplot:

-69℃~825℃） (závisí na designu a materiálu)

Koncová připojení:

Příruba; Svar na tupo; Oplatka; Lug-wafer

Materiály těla:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiály disku:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiál těsnění:

VITON/NBR/EPDM

Materiály sedadel:

Integrální; 304/316/STL přelep.

Materiály stonku:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Standard designu a výroby:

API 609

Standardní osobní:

EN558-1

Standardní koncové připojení:

ASME B16.4

Testovací a kontrolní standard:

API 598

Vlastnosti

■ Kompaktní velikost a nízká hmotnost

■ Snadná údržba

■ Nákladově efektivní

■ Flexibilní ovládání

Co je to koncentrická klapka:

Motýlkový ventil je typ čtvrtotáčkového ventilu, který ovládá průtok vody otáčením páky nebo rotoru na horní straně ventilu. Nejčastěji používaným typem je koncentrická klapka, známá také jako klapka s nulovým předpětím, kde dřík i kotouč jsou umístěny ve středu těla ventilu. K řízení toku média využívá rotující disk, což má za následek menší odpor díky tenkosti disku.

Jak to funguje (těsnění):

Koncentrická klapka funguje tak, že nastavuje úhel otevření disku ventilu pro řízení průtoku média. Když je disk rovnoběžný s průtokovou cestou, médium může procházet bez překážek a ventil je plně otevřený. Když je kotouč kolmý k dráze průtoku, zcela blokuje průtok a ventil je zcela uzavřen. Otáčením dříku ventilu můžete měnit úhel disku a tím regulovat průtok. V zavřené poloze okraj disku těsně tlačí na těsnicí kroužek na vnitřní stěně tělesa ventilu. Pružný průhyb těsnicího kroužku vytváří těsnění, zabraňující úniku média.

Proč si vybrat ventily LYV®️:

Přírubové koncentrické klapky vyrábíme již více než 30 let. Dílna pokrývá 13 000 metrů čtverečních a vlastní více než 50 pokročilých CNC strojů. Naši inženýři a produkční tým zajistí, že vaše objednávka bude doručena ve vysoké kvalitě a nejrychleji. Staráme se také o expedici ventilů. Soustředný motýlový ventil se obalí bublinkovými sáčky nebo papírem, aby nedošlo k poškození barvy. Ventil jsme také upevnili překližkovou tyčí poté, co jsme ventil vložili do krabice. Překližkové pouzdro bude natřeno potřebným označením, aby se zajistilo, že ventil nebude poškozen během přepravy.

Jaký je rozdíl mezi koncentrickým a excentrickým klapkovým ventilem:

Srovnávací rozměr	Soustředný motýlový ventil (Centerline Butterfly Valve)	Excentrický škrticí ventil (jednoduchý/dvojitý/trojitý excentrický)
Struktura jádra	Středy dříku, disku a těla ventilu jsou zarovnány.	Střed dříku je odsazen od středu disku a/nebo těla ventilu.
Princip těsnění	Kompresní/škrábací těsnění: Spoléhá na kotouč deformující sedlo; konstantní tření během provozu.	Off-Seat/No-Friction Seal: Kotouč se při otevírání rychle odděluje od sedla a stlačuje se pouze při zavírání; minimální tření.
Opotřebení a životnost	Silné tření vede k rychlejšímu opotřebení a kratší životnosti.	Výrazně snížené tření má za následek menší opotřebení a podstatně delší životnost.
Vhodné aplikace	Nízký tlak, okolní teplota, obecné požadavky na těsnění (např. úprava vody).	Širší rozsah. Dvojitý excentr: Střední teplota a tlak. Trojitý excentr: Vysoká teplota, vysoký tlak, kritické těsnění (např. klíčové potrubí v ropném a plynárenském průmyslu, chemický průmysl).
Těsnící materiály	Především měkké těsnění (guma, PTFE), omezené teplotou.	Širší výběr. Dvojitý/trojitý excentr může používat kovová tvrdá těsnění, odolná vůči vysokým teplotám.
Provozní točivý moment	Vyšší moment odtrhu; provoz je relativně náročnější.	Nižší provozní točivý moment; snadnější a lehčí obsluha.
