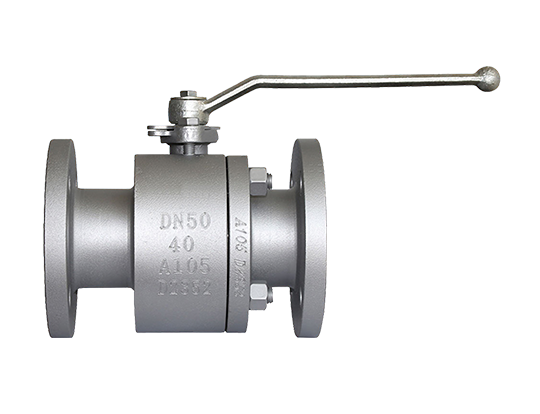

Plovoucí kulový ventil

Plovoucí kulové ventily LYV® jsou pečlivě navrženy tak, aby zajistily vynikající kvalitu a výkon. Naše přísné výrobní procesy a opatření kontroly kvality vedou k produktům, které převyšují podobné nabídky v tomto odvětví. Tyto plovoucí kulové kohouty splňují řadu mezinárodních norem, jako jsou API-6A, API-6D, ASME-B16.34 a ISO-17292. Navíc získaly požární certifikaci API-6FA, díky čemuž jsou vhodné pro aplikace vyžadující požární bezpečnost. Plovoucí kulové kohouty LYV® jsou vybaveny vysoce kvalitními těsnicími řešeními, která jim umožňují spolehlivý provoz ve vysokotlakém a vysokoteplotním prostředí. Nabízíme řadu možností těsnění pro splnění různých provozních požadavků. Kontaktujte prosím náš specializovaný prodejní tým, abychom prodiskutovali vaše specifické potřeby a my vám ušijeme řešení plovoucího kulového ventilu, které splní vaše jedinečné požadavky.

Specifikace

Rozsah velikostí:

NPS 1/2”-10”; DN15-DN250

Nominální tlak:

150 LB-1500 LB; PN20-PN260

Rozsah teplot:

-46℃～121℃（závisí na designu a materiál)

Koncová připojení:

Příruba;.

Materiály těla:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Materiály sedadel:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Materiály míčků:

ASTM A182 F304/F316

Materiály stonku:

ASTM A182 F304/F316

Design & Výroba Standard:

API 6D

Standardní osobní:

ASME B16.10/ EN558-1

Standardní koncové připojení:

ASME B16.5/ ASME B16.25

Test a kontrola Standard:

API 598

Funkce

■ K dispozici je měkké nebo kovové sedadlo

■ Vybaveno blokovacím zařízením, které zabraňuje náhodnému spuštění ventilu.

■ RF,RTJ, Spojovací plocha

■ Jednoduchá struktura, kompaktní velikost a lehký design.

■ Provedení představce s ochranou proti vyfouknutí, aby se zabránilo vyfouknutí představce v důsledku abnormálního zvýšení vnitřního tlaku, čímž se zabrání nehodám.

■ Požárně bezpečný a antistatický design.

■ Provedení ventilu s plným otvorem umožňuje snadné připojení potrubí a má nízký průtokový odpor a vysokou průtokovou kapacitu.

■ Provedení s nízkým provozním momentem

Co je plovoucí ventil:

Plovoucí kulový ventil je ventil, kde koule není držena na místě čepem. V normálním provozu to způsobí, že míček bude mírně plavat po proudu. To způsobí, že se sedací mechanismus stlačí pod kouli, která na ni tlačí. Navíc u některých typů, v případě nějaké síly způsobující rozptýlení mechanismu sedla (jako je extrémní teplo z ohně mimo ventil), kulička vyplave celou cestu ke kovovému tělu, které je navrženo tak, aby těsnilo proti kouli a poskytovalo poněkud bezpečný design.

Jak to funguje (těsnění):

Plovoucí kulový ventil je běžný typ kulového ventilu. Jeho pracovní princip spočívá v tom, že samotná koule není v přímém kontaktu s tělem ventilu, ale těsní proti sedlům ventilu. Když je ventil otevřený, může se kulička volně vznášet pod vlivem toku média, což snižuje tření mezi kuličkou a sedlem ventilu. Vzhledem k tomu, že koule může volně plavat, sedla ventilů musí mít určitou vůli a tato konstrukční konstrukce poskytuje plovoucímu kulovému ventilu vynikající těsnicí výkon.

Proč si vybrat ventily LYV®️:

Kulové kohouty vyrábíme již více než 30 let. Dílna pokrývá 13 000 metrů čtverečních a vlastní více než 50 pokročilých CNC strojů. Naši inženýři a produkční tým zajistí, že vaše objednávka bude doručena ve vysoké kvalitě a nejrychleji. Staráme se také o expedici ventilů. Ventily budou obaleny bublinkovými sáčky nebo papírem, aby nedošlo k poškození laku. Ventil jsme také upevnili překližkovou tyčí poté, co jsme ventil vložili do krabice. Překližkové pouzdro bude natřeno nezbytným označením, aby se zajistilo, že ventil nebude poškozen během přepravy.

Hlavní vnější a připojovací rozměry

datum		Revize							Vyplněno	Zkontrolováno	Publikovat od
2024-duben-03		První problém							Upřímný	Závětří	Upřímný

NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Hmot. (kg)
NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Hmot. (kg)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12-F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12-F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150 LB
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22.5	762	350	155
300 LB
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22.5	711	400	98
600 LB
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22.5	568	400	75

Dokonce i datový list byl zkorigován naším týmem inženýrů. Nejsou však vyloučeny nepředvídané chyby při ručním zadávání. Tento list nelze použít jako spustitelný dokument. Pro technickou podporu nám zašlete své specifikace e-mailem. Naši inženýři nakreslí výkresy podle vašich specifikací

Doporučujeme vám uložit si tuto stránku do oblíbených položek v prohlížeči pro případ potřeby v budoucnu. Jakékoliv další informace prosím kontaktujte nasales@gntvalve.com
