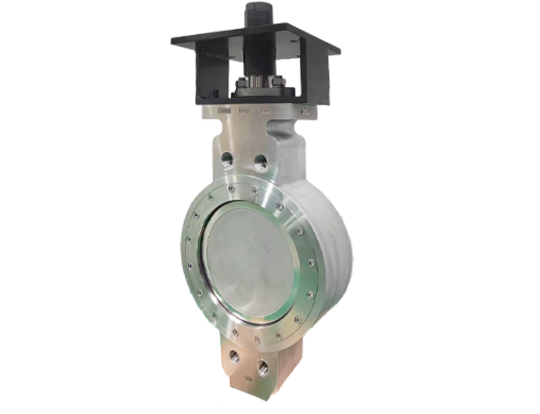

Vysoce výkonný škrticí ventil

Úvod
Fotky
Ceny

Představení produktu

Vysoce výkonný škrticí ventil LYV® využívá dvojitý přesazený disk s designem plovoucího sedla, odolává tlaku přicházejícím z obou stran potrubí a zachovává si vynikající těsnicí výkon. LYV®️ Vysoce výkonné škrticí ventily jsou k dispozici pro waferové, přírubové a koncové spoje. V závislosti na vlastnostech média a teplotě zvažte v konkrétních aplikacích. Sedadlo lze volit z PTFE, RTFE, FKM, PEEK nebo kovové sedlo jako Inconel, nebo nerezová ocel s vrstvou chrómu nebo STL. Pokud potřebujete technickou podporu nebo se chcete dozvědět více informací, kontaktujte nás.

Specifikace

Rozsah velikostí:

NPS 2”-48”; DN50-DN1000

Nominální tlak:

150 LB-600 LB; PN16-PN40

Rozsah teplot:

-29℃～250℃（závisí na designu a materiál)

Koncová připojení:

Příruba; Oplatka; Tahat se

Materiály těla:

ASTM A216 WCB; ASTM A352 LCB; ASTM A351 CF8/CF8M;

Materiály sedadel:

PTFE/RPTFE/FKM/PEEK; INCONEL; 304/316+STL; 304/316+Kr

Materiály disku:

ASTM A351 CF8/CF8M/CF3/CF3M

Materiály stonku:

ASTM A182 F304/F316

Design & Výroba Standard:

API 609

FStandardní aceto-face:

ASME B16.10/ EN558-1

Standardní koncové připojení:

ASME B16.5/ASME B16.25

Test a kontrola Standard:

API 598

Funkce

■ Nízký provozní točivý moment.

■ To znamená, že můžete ventily vybavit menším pohonem.

■ Vyměnitelné sedadlo

■ Pokud se ventil z nějakého neočekávaného důvodu poškodil, můžete sedlo vyměnit několika jednoduchými kroky.

■ Měli byste objednat sedadla jako náhradní díly s ventily společně.

■ Obousměrné těsnění s nulovým únikem

■ Provedení požární bezpečnosti (volitelné)

■ Vydrží časté a rychlé ovládání.

■ Provedení představce proti prasknutí

Co je vysoce výkonný škrticí ventil:

Vysoce výkonný škrticí ventil byl vytvořen pro mnoho kompletních a speciálních podmínek, než běžný škrticí ventil již nemohl splňovat požadavky koncových uživatelů. Konstrukce s dvojitým odsazením a sedlem umožnila použití škrticí klapky v mnoha aplikacích a široké škále průmyslových odvětví. Včetně páry, uhlovodíků, vysokoteplotních aplikací a vysokotlakých aplikací. Vysoce výkonný škrticí ventil obvykle vyrobený s PTFE sedlem, které zvládne chemicky reaktivní a korozivní média. Tento typ ventilu má také vynikající výkon v životnosti a provozním kroutícím momentu, což se projevuje tím, že snese časté a rychlé ovládání.

Jaký je rozdíl mezi vysoce výkonným škrticím ventilem a škrticím ventilem s trojitým posunutím:

Porovnejte s vysoce výkonným škrticím ventilem. Trojnásobně přesazená škrticí klapka má dodatečné přesazení na těsnicí ploše, která je podobně jako část excentrického kužele. Tento dodatečný kuželový úhel na disku umožňuje uzavření ventilu s nízkým třením. Pokud jde o výrobu, klapka s trojitým posunutím má méně dílů než vysoce výkonná klapka. Továrny mohou řídit náklady nižší než vysoce výkonný klapkový ventil. V aplikacích, trojitý přesazený škrticí ventil podobný vysoce výkonným. A může vyrábět vysokoteplotní a vysokotlaké škrticí ventily s nižšími náklady. Životnost a výkon trojité přesazené klapky však nejsou srovnatelné s vysoce výkonnou klapkou.

Proč si vybrat ventily LYV®️:

Vyrábíme vysoce výkonné klapky již více než 30 let. Dílna pokrývá 13 000 metrů čtverečních a vlastní více než 50 pokročilých CNC strojů. Naši inženýři a produkční tým zajistí, že vaše objednávka bude doručena ve vysoké kvalitě a nejrychleji. Staráme se také o expedici ventilů. Ventily budou obaleny bublinkovými sáčky nebo papírem, aby nedošlo k poškození laku. Ventil jsme také upevnili překližkovou tyčí poté, co jsme ventil vložili do krabice. Překližkové pouzdro bude natřeno nezbytným označením, aby se zajistilo, že ventil nebude poškozen během přepravy.
