Co je kulový ventil namontovaný na čepu a proč na něm záleží v průmyslovém řízení průtoku?

Kulové kohouty namontované na čepuhrají klíčovou roli v moderních průmyslových systémech řízení toku, zejména ve vysokotlakých, velkoprůměrových a dálkových potrubních aplikacích. Ve srovnání s plovoucími kulovými ventily nabízí tento typ ventilu vynikající stabilitu, snížený provozní moment a zvýšenou spolehlivost těsnění. Vzhledem k tomu, že průmyslová odvětví, jako je ropa a plyn, petrochemické zpracování, zkapalněný zemní plyn a výroba energie, stále vyžadují vyšší standardy bezpečnosti a účinnosti, pochopení struktury, výkonu a logiky výběru kulových ventilů namontovaných na čepu se stává stále důležitější.

Shrnutí článku

Tento obsáhlý průvodce vysvětluje, co je kulový kohout namontovaný na čepu, jak funguje, proč překonává tradiční plovoucí kulové kohouty v náročných podmínkách a které faktory je třeba vzít v úvahu při výběru takového ventilu. Článek také pojednává o aplikacích, normách, materiálech, údržbě a často kladených otázkách podle zásad Google EEAT a profesionálních postupů průmyslových ventilů.

Obsah

• Co je kulový ventil namontovaný na čepu?
• Jak funguje kulový ventil namontovaný na čepu?
• Proč je kulový ventil namontovaný na čepu stabilnější?
• Jaké jsou klíčové konstrukční prvky?
• Která odvětví používají kulové ventily montované na čepu?
• Jak se to srovnává s plovoucími kulovými ventily?
• Jaké materiály a normy se běžně používají?
• Jak vybrat správný kulový ventil namontovaný na čepu?
• Často kladené otázky

Co je kulový ventil namontovaný na čepu?

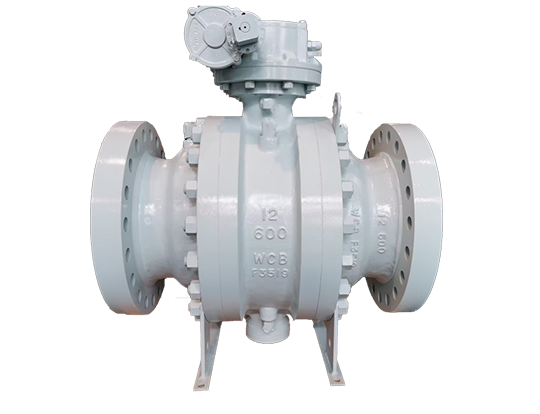

Kulový kohout namontovaný na čepu je typ čtvrtotáčkového ventilu, ve kterém je koule mechanicky ukotvena čepy (podpěrami hřídele) jak nahoře, tak dole. Na rozdíl od plovoucích kulových kohoutů se koule pod tlakem nepohybuje. Místo toho se sedadla pohybují směrem ke kouli, aby se dosáhlo utěsnění.

Tato konstrukce výrazně snižuje tření mezi koulí a sedlem, díky čemuž jsou kulové ventily namontované na čepu ideální pro vysokotlaké potrubní systémy s velkým průměrem. Jsou široce vyráběny profesionálními dodavateli ventilů, jako jsou napřZhejiang Liangyi Valve Co., Ltd., zajišťující shodu s mezinárodními standardy a dlouhodobou provozní spolehlivost.

Jak funguje kulový ventil namontovaný na čepu?

Pracovní princip kulového kohoutu namontovaného na čepu je založen na pevné kulové konstrukci kombinované s pružinovými nebo tlakově podporovanými sedadly. Když je ventil zavřený, tlak v potrubí tlačí sedlo proti proudu proti kouli, což zajišťuje těsné utěsnění. Spodní sedlo může být poháněno pružinou, aby se zachovalo těsnění i při nízkém tlaku.

• Kulička je fixována v poloze pomocí horních a dolních čepů
• Sedla ventilů se pohybují axiálně, aby těsnila proti kouli
• Provozní moment zůstává nízký bez ohledu na tlak
• Často je k dispozici funkce dvojitého blokování a vypouštění (DBB).

Tento mechanismus zajišťuje hladký provoz, snížené opotřebení a konzistentní těsnicí výkon po dlouhé servisní cykly.

Proč je kulový ventil namontovaný na čepu stabilnější?

Stabilita je jednou z nejvýznamnějších výhod kulových kohoutů namontovaných na čepu. Protože je kulička mechanicky podepřená, neposouvá se při kolísání tlaku nebo teplotních podmínek.

Mezi hlavní výhody stability patří:

• Minimální deformace pod vysokým tlakem
• Nižší namáhání těsnicích ploch
• Prodloužená životnost sedla a míče
• Spolehlivý provoz v kritických vypínacích aplikacích

Díky těmto vlastnostem jsou kulové ventily namontované na čepu zvláště vhodné pro systémy kritické z hlediska bezpečnosti, jako jsou přenosová potrubí a nouzové uzavírací systémy.

Jaké jsou klíčové konstrukční prvky?

Kulový ventil namontovaný na čepu se skládá z několika precizně navržených součástí, které spolupracují, aby zajistily výkon a odolnost.

Která odvětví používají kulové ventily montované na čepu?

Díky své robustní konstrukci a spolehlivosti těsnění jsou kulové kohouty namontované na čepu široce používány v různých průmyslových odvětvích.

• Ropovody a plynovody
• Petrochemické a chemické zpracovatelské závody
• LNG a kryogenní systémy
• Zařízení na výrobu energie
• Vstřikování vody a vysokotlaké rozvody

Mnoho z těchto aplikací vyžaduje shodu s normami, jako je API 6D a ISO 17292, které běžně dodržují výrobci jako Zhejiang Liangyi Valve Co., Ltd.

Jak se to srovnává s plovoucími kulovými ventily?

Pochopení rozdílu mezi kulovými ventily namontovanými na čepu a plovoucími kulovými ventily pomáhá inženýrům vybrat správné řešení.

Jaké materiály a normy se běžně používají?

Výběr materiálu závisí na provozním médiu, teplotě a tlaku. Mezi běžné materiály patří:

• uhlíková ocel (WB, A105)
• Nerezová ocel (CF8, CF8M)
• Legovaná ocel pro vysokoteplotní provoz

Kulové kohouty namontované na čepu jsou obvykle navrženy a testovány podle uznávaných norem, jako jsou API 6D, API 608, ISO 14313 a ASME B16.34. Tyto normy zajišťují bezpečnost, zaměnitelnost a dlouhodobou spolehlivost.

Další pokyny k normám ventilů naleznete v tomto přehledu norem průmyslových ventilů.

Jak vybrat správný kulový ventil namontovaný na čepu?

Výběr správného ventilu vyžaduje systematické hodnocení provozních podmínek a požadavků na systém.

1. Definujte rozsah tlaku a teploty
2. Identifikujte vlastnosti médií
3. Potvrďte velikost a typ připojení
4. Zkontrolujte požadované certifikace a normy
5. Vyhodnoťte potřeby automatizace a ovládání

Spolupráce se zkušeným výrobcem, jako je Zhejiang Liangyi Valve Co., Ltd., pomáhá zajistit správný výběr, přizpůsobení a poprodejní podporu.

Často kladené otázky

Jaká je hlavní výhoda kulového kohoutu namontovaného na čepu?

Hlavní výhodou je snížený provozní krouticí moment a zvýšená stabilita těsnění, zejména ve vysokotlakých a velkoprůměrových potrubních systémech.

Jak dosáhne kulový ventil namontovaný na čepu utěsnění?

Těsnění je dosaženo pomocí tlakově podporovaných nebo pružinových sedel, která se pohybují směrem k pevné kouli a zajišťují těsné uzavření při měnících se tlacích.

Proč jsou u ropovodů a plynovodů preferovány kulové kohouty namontované na čepu?

Nabízejí vysokou spolehlivost, schopnost dvojitého blokování a spouštění a stabilní výkon na dlouhé přenosové vzdálenosti.

Jaké normy platí pro kulové kohouty namontované na čepu?

Mezi běžné standardy patří API 6D, ISO 14313, API 608 a ASME B16.34, v závislosti na požadavcích aplikace.

Jak dlouhá je životnost kulového kohoutu namontovaného na čepu?

Při správném výběru materiálu a údržbě mohou tyto ventily spolehlivě fungovat po desetiletí v náročných průmyslových prostředích.
