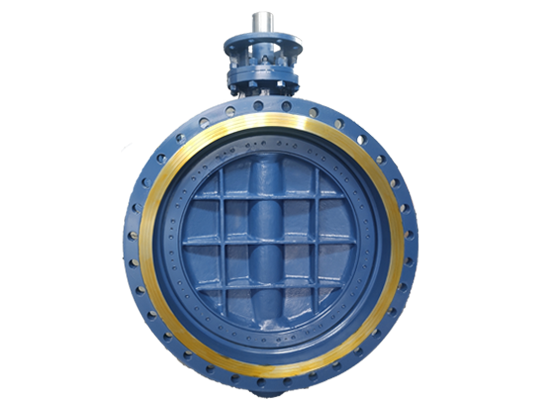

Kritická role vysoce výkonných klapkových ventilů

Studie Agentury pro ochranu životního prostředí USA ukazuje, že fugitivní emise z poškozených průmyslových ventilů způsobují úniky více než 300 000 tun těkavých organických sloučenin ročně, což odpovídá 64 milionům galonů benzínu. Potvrdili to tovární inženýřiškrticí klapkaporuchy tvořily 59 % všech poruch během pětiletého provozního cyklu.LIE®je odhodlána vyvíjet přesná řešení řízení toku, která přemění tuto kritickou slabinu na nejspolehlivější součást vašeho systému.

Proč nepoužít obyčejné ventily

1. Únikové emise v petrochemických systémech

Koncentrickýklapkyutěsněný EPDM může degradovat při teplotách nad 250 °F, což má za následek únik metanu až 30 000 ppm v místě vstřikování páry, což znamená průměrnou pokutu EPA 68 000 USD za nehodu. Trojité excentrické kovové těsnění, které používáme, udržuje netěsnosti pod 50 ppm při 850 °F.

2. Předčasná degradace těsnění v systémech úpravy vody

Standardní elastomery EPDM/NBR absorbují chlórové dezinfekční prostředky a v systémech pitné vody expandují až o 400 %. Vlastní laminátová těsnění PTFE/PFA BestValve mají míru absorpce nižší než 0,01 % po 10 000 hodinách provozu v prostředí 5 ppm chloraminu.

3. Kavitační poškození ve výtlačném potrubí čerpadla

Waferové ventily generují škrcení páry, a když bubliny prasknou, způsobí nárazovou sílu až 60 000 psi na stěnu potrubí. Námi navržená geometrie disku ventilu snižuje hydrodynamický točivý moment o 70 %, čímž eliminuje kavitační erozi a byla ověřena skeny ASME NDT.

Specifikace přesného strojírenství

designová inovace

1. geometrie trojitého offsetu

3. Kavitační poškození ve výtlačném potrubí čerpadla

Progresivní záběr zabraňuje netěsnostem způsobeným vibracemi

Pracovní úhel od 0° do 90°, zpoždění menší než 0,5°

2. Řídicí disk kavitace

Profil profilu křídla ověřený CFD simulacemi

Udržujte stabilní průtokový koeficient od 30 % do 100 % otevření

Zmírňuje vysoké poklesy o více než 40 barů

Pokuty za emise

Kryogenní úprava (-320°F) zlepšuje strukturu zrna

Rockwellova tvrdost C: 48 HRC

Přídavek na korozi pro všechny části ve styku s kapalinami: 3 mm

Aplikační inženýrství

snížení nákladů
