Jak si vyberete perfektní klapkový ventil pro vaši aplikaci

Tato volba může znamenat rozdíl mezi systémem, který běží bez problémů po celá léta, a systémem sužovaným prostoji, netěsnostmi a nákladnou údržbou. Mezi nejuniverzálnější a nejrozšířenější možnosti patříAleventil terfly. Jeho jednoduchost, spolehlivost a hospodárnost z něj činí základní, ale ne všeklapkyjsou stvořeni sobě rovni. NaLEŽ, své odborné znalosti jsme věnovali konstrukci ventilů, které nejsou pouhými součástmi, ale základními pilíři pro integritu a efektivitu vašeho systému. Pojďme společně projít hlavními úvahami, od základů.

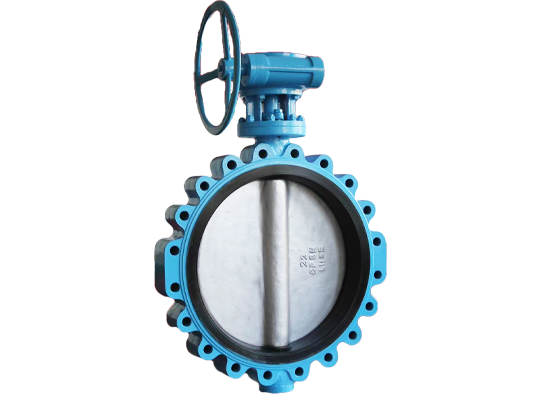

Tvárná litina s epoxidovým povlakem

Výběr aMotýlkový ventilnení o výběru první možnosti, která odpovídá velikosti potrubí. Je to záměrná shoda mezi požadavky vaší aplikace a vlastními schopnostmi ventilu. Ignorování byť jednoho parametru může vést k předčasnému selhání. Zde jsou faktory, o kterých nelze vyjednávat, které musíte uvést a posoudit:

• Velikost ventilu a jmenovitý tlak:Toto je váš výchozí bod. Ventil musí dokonale odpovídat jmenovitému průměru vašeho potrubí. Ještě důležitější je, že jeho jmenovitý tlak (třída 150, 300 atd.) musí překročit maximální provozní tlak vašeho systému, včetně všech potenciálních rázových tlaků.

• Materiál a design disku:Disk je srdcemškrticí klapka. Zachází s korozivními chemikáliemi, pitnou vodou nebo abrazivními kaly? Výběr materiálu – od tvárné litiny a nerezové oceli až po exotické slitiny – je prvořadý. Profil disku (např. očko nebo plátek) také ovlivňuje tlakovou kapacitu a instalaci.

• Materiál sedáku a podšívky:Tím se definuje těsnění. EPDM pro vodu, Viton pro vysoké teplo a chemikálie, PTFE pro výjimečnou odolnost proti korozi. Sedlo musí být kompatibilní jak s kapalinou, tak s provozní teplotou.

• Rozsah provozních teplot:Každý elastomer a kov má své limity. Zajistěte, aby materiály ventilů fungovaly nepřetržitě v celém teplotním spektru vašeho systému, od kryogenních až po vysokoteplotní procesy.

• Způsob ovládání:Jak se bude ventil ovládat? Jednoduchá páková rukojeť je vhodná pro manuální, přístupná místa. Pro automatické ovládání, dálkové ovládání nebo velké ventily budete potřebovat pneumatický, elektrický nebo hydraulický pohon. Volba ovlivňuje rychlost, točivý moment a přesnost ovládání.

Abychom tyto interakce objasnili, podívejme se na společnou výběrovou matici:

Tabulka 1: Která konfigurace klapkového ventilu odpovídá vašemu médiu

Jak vás při výběru vede porozumění standardu End-Connection a Design Standard?

Ventil neexistuje izolovaně; musí se bezchybně integrovat do vašeho potrubního systému. Zde se do ostrého středu zaměřují koncová připojení a globální standardy. Neshoda zde vede k problémům s instalací, únikovým cestám a problémům s nedodržováním předpisů.

Oplatkový stylklapkyjsou nejběžnější, určené k upnutí mezi dvě příruby, díky čemuž jsou lehké a cenově výhodné. Očkové ventily se závitovými vložkami umožňují bezvadný servis nebo snadné odstranění potrubí ve směru toku – životně důležitá funkce pro údržbu. Pak přicházejí na řadu přírubové ventily, které mají své vlastní integrované příruby pro přišroubování přímo k protilehlým potrubním přírubám, často používané pro vysokotlaké služby.

Stejně důležitý je standard, podle kterého je ventil vyroben. Splňuje váš projekt americké (API, AWWA, ANSI), evropské (EN) nebo japonské (JIS) specifikace? Rozměry, tlakové zkoušky a jakosti materiálu se liší. NaLEŽNaše ventily jsou navrženy tak, aby splňovaly a překračovaly hlavní mezinárodní standardy a poskytovaly globální použitelnost a klid. Níže uvedená tabulka zjednodušuje toto klíčové zarovnání.

Tabulka 2: Které koncové připojení a standard řeší vaši instalační výzvu

Jaké jsou nejčastější dotazy týkající se škrticích ventilů z terénu?

V průběhu let vyvstávají od inženýrů a manažerů závodů stejné zasvěcené otázky. Pojďme se rovnou podívat na tři z nejčastějších.

Lze použít škrticí klapku pro škrcení nebo regulaci průtoku

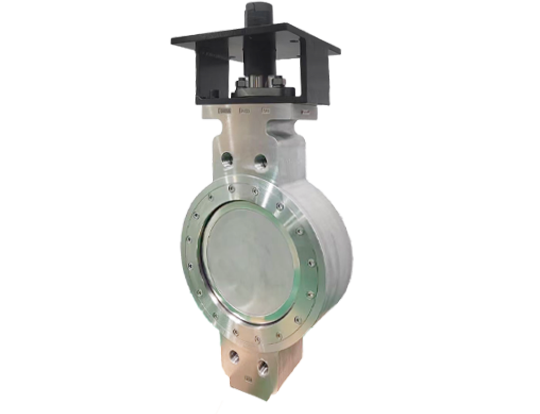

Ano, vysoký výkonškrticí klapkas precizním designem disku a vhodným pohonem může být vynikající volbou pro škrcení v mnoha aplikacích. Pro jemné ovládání v širokém rozsahu průtoku, zejména u vysokých tlakových ztrát, se však poraďte s technikem. Poloha disku ovlivňuje průtokové charakteristiky a je třeba zvážit kavitaci, aby se zabránilo poškození sedla.

Jaký je hlavní rozdíl mezi škrticí klapkou s pryžovou a PTFE vložkou
Hlavní rozdíl je v chemické odolnosti, teplotním rozsahu a tření. Pryžové vložky (jako EPDM, NBR) nabízejí vynikající elasticitu a těsnost pro vodu a jemné chemikálie při mírných teplotách. PTFE (teflonové) vložky poskytují téměř univerzální chemickou inertnost, zvládají vyšší teploty a nabízejí povrch s nižším třením, ale jsou méně elastické. Výběr závisí na konkrétním médiu a podmínkách procesu.

Plná chemická kompatibilita napříč koncentrací a teplotou.
Správně vybrané a nainstalovanéškrticí klapkavyžaduje minimální údržbu. Obecným doporučením je každoroční vizuální a provozní kontrola. Údržba obvykle zahrnuje kontrolu externích netěsností, zajištění hladkého chodu pohonu a kontrolu sedla, pokud je přístupná, na opotřebení nebo nečistoty. U ventilů v náročném provozu se doporučuje provádět častější kontroly. Krása dobře vyrobené chlopně spočívá v její dlouhé životnosti při základní péči.

Odkud se vydáte, abyste si vybrali

Výběr vpravoškrticí klapkaje syntézou dat, zkušeností a předvídavosti. Jde o to podívat se nad rámec katalogových specifikací a pochopit, jak bude ventil žít a dýchat ve vašem jedinečném provozním prostředí. Parametry, materiály a normy jsou vaším plánem. Ale důvěra ve váš výběr pochází z partnerství s poskytovatelem, jehož hloubka znalostí odpovídá složitosti výzvy.

NaLEŽ, neprodáváme pouze ventily. Přinášíme na váš stůl dvě desetiletí integrovaných průmyslových zkušeností a nabízíme řešení postavená na základech přesného inženýrství, přísného testování a neochvějného závazku spolehlivosti. Chápeme sázky, protože jsme byli ve vaší kůži a pracujeme na tom, aby kritické systémy fungovaly.

Vaše dokonalé řešení ventilu je pryč.Kontaktujte násdness podrobnostmi o vaší aplikaci, údaji o tlaku a teplotě a specifikacemi médií. Nechte náš technický tým poskytnout personalizované doporučení a ukázat vám pročLEŽje důvěryhodné jméno, na které se profesionálové spoléhají při zpečetění svého úspěchu. Navštivte naši webovou stránku nebo zavolejte na naši technickou podporu.
