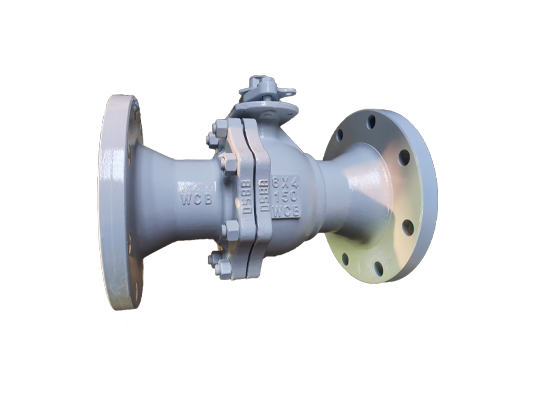

Kulový ventil se sníženým vrtáním

LYV® je předním dodavatelem kulových ventilů s redukovaným vrtáním v Číně. Tento ventil je vysoce výkonný kulový ventil s redukovaným vrtáním speciálně navržený pro přesné řízení malých průtoků. Tento kulový ventil s redukovaným portem dosahuje přesnější regulace a uzavírání tekutin díky jedinečné struktuře, kde je průměr koule menší než průměr trubky. Spojuje výhodu rychlého otevírání a zavírání kulových kohoutů s možností ovládání jehlových ventilů a je nepostradatelnou klíčovou součástí přístrojů a měřidel, experimentálních zařízení a jemných chemických procesů.

Odeslat dotaz

Představení produktu

Základní design LYV® kulového ventilu s redukovaným vrtáním je ve skutečnosti jeho zúžená kulička. Na rozdíl od kulových ventilů s plným průměrem byly průtokové kanály na jeho průmyslovém kulovém ventilu s redukovaným průměrem přesně vypočítány a zpracovány, čímž se výrazně zmenšil průměr. Tato konstrukce umožňuje ventilu poskytovat přesnější změny průtokového gradientu při stejném stupni otevření, takže je velmi vhodný jako kulový ventil s redukovaným průměrem otvoru pro řízení malého průtoku. Naše produkty jsou vyrobeny z vysoce kvalitních materiálů a vyznačují se precizními výrobními procesy, které zajišťují vynikající těsnění a odolnost i v malých velikostech a mohou splňovat požadavky na kontrolu různých drsných nebo vysoce čistých systémů médií.

Specifikace

Rozsah velikostí:

NPS 1/2”-36”; DN15-DN900

Nominální tlak:

150 LB-2500 LB; PN20-PN420

Rozsah teplot:

-46℃～593℃）Závisí na konstrukci a materiálu）Koncové spoje: Příruba; Svar na tupo; Šroubovaný

Materiály těla:

ASTM A105; ASTM A182 F316; ASTM A350 LF2; ASTM A351 CF8M; ASTM A352 LCB;

Materiály míčků:

ASTM A182 F316/F304;ASTM A105+ENP;ASTM A350 LF2

Materiály sedadel:

PTFE

Materiály stonku:

ASTM A276 316/304

Design & Výroba

Standard: API 6D/API 608

Standardní osobní:

ASME B16.10/ EN558-1

Standardní koncové připojení:

ASME B16.5/ ASME B16.25

Testovací a kontrolní standard:

API 598

Vlastnosti

■ Vysoké využití prostoru.

■ Kompaktní design.

■ Vysoce hospodárné.

■ Provedení odolné proti ohni a antistatické odolnosti.

■ Dobrý těsnicí výkon.

Jaké jsou typické scénáře použití kulového ventilu s redukovaným vrtáním?

●Analýza a experimentální systém: Široce používán v potrubích pro vstřikování, čištění a řízení tlaku přesných přístrojů a zařízení, jako jsou chromatografy, hmotnostní spektrometry a experimentální reakční nádoby.

●Polovodiče a vysoce čisté procesy: Vhodné pro speciální plyny (GAS), systémy dodávání chemikálií (CDS) a systémy vysoce čisté vody, pro spolehlivé spínání a mikroregulaci čistých médií.

●Malá průmyslová zařízení: Jako klíčový ovládací a uzavírací ventil v zařízeních namontovaných na ližinách, vzorkovacích systémech, přístrojových vzduchovodech a malých chemických závodech.

●Hydraulické a pneumatické pomocné obvody: používají se k řízení tlaku v systému, poskytování pilotních signálů pro pohony nebo k provádění jemných operací, jako je odsávání a odvodnění.

Výhody kulového ventilu s redukovaným vrtáním LYV®

Přesné řízení průtoku

Zúžený design nabízí vynikající charakteristiky regulace průtoku, což umožňuje jemné řízení od nízkého průtoku až po uzavření.

Kompaktní konstrukce konstrukce

Jako kulový ventil s redukovaným portem je jeho konstrukce extrémně kompaktní a poskytuje ideální řešení pro uspořádání zařízení s omezeným prostorem.

Vysoký stupeň těsnění

Díky plovoucí kouli nebo vylepšené konstrukci sedla ventilu může zajistit utěsnění na úrovni bublin i při velmi malých průměrech, čímž se zabrání vnitřnímu nebo vnějšímu úniku média.

K dispozici je široká škála materiálů

Materiály těla ventilu, koule a těsnění lze vybrat podle vlastností média a jsou kompatibilní s korozivními, vysoce čistými nebo aktivními médii.

Různé způsoby připojení

Nabízíme různé formy koncového připojení, jako je příruba a svařování, které jsou vhodné pro integraci do různých potrubních systémů.
