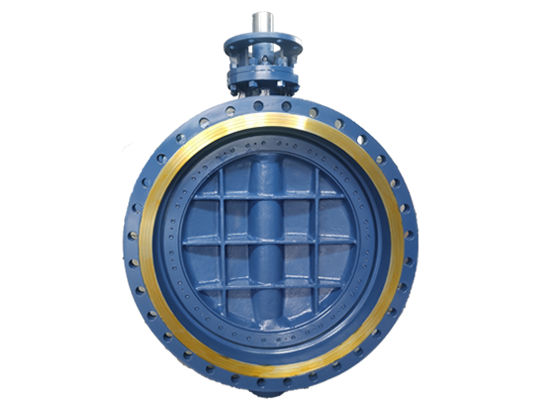

Trojitý přesazený motýlový ventil

LYV®️ je čínský výrobce trojitého přesazeného motýlového ventilu. Tento průmyslový trojitý přesazený motýlový ventil používá vysoce kvalitní kovový a grafitový vícevrstvý těsnicí kroužek, který umožňuje použití ventilu za podmínek vysokého tlaku a vysoké teploty. Může dosáhnout spolehlivého utěsnění a dlouhé životnosti za obtížných pracovních podmínek, díky čemuž je trojitý excentrický motýlový ventil preferovanou alternativou k tradičním průmyslovým ventilům.

Odeslat dotaz

Představení produktu

LYV®️ Triple Offset Butterfly Valve je průmyslový ventil, který dosahuje vysokého výkonu díky offsetovému designu tří klíčových pozic. Jádro tohoto ventilu spočívá v tom, že klapka se může při otevírání okamžitě zcela oddělit od sedla ventilu, čímž je dosaženo nulového mechanického tření během procesu otevírání a zavírání. Tato konstrukce nejen usnadňuje provoz, má extrémně nízké opotřebení a výrazně prodlužuje životnost, ale také umožňuje použití robustního kovového tvrdého těsnění, spolehlivě se přizpůsobuje vysokým teplotám a vysokotlakým pracovním podmínkám a dosahuje vynikajícího obousměrného těsnícího účinku. Proto je tento vysoce výkonný trojitý kompenzační motýlkový ventil vhodný zejména pro náročné scénáře, jako je petrochemie, energetika a energetika a velké topné systémy, a je ideálním řešením pro zajištění dlouhodobého stabilního provozu potrubí.

LYV®️ Triple Offset Butterfly Valve přísně dodržuje vysoce standardní výrobní procesy a přesně kontroluje kvalitu odlitků, aby bylo zajištěno, že jeho celkový výkon je lepší než u podobných produktů v tomto odvětví. Tento přesazený škrticí ventil s trojitou přírubou je vybaven vícevrstvými těsnicími kroužky vyrobenými z vysoce kvalitního kovu a grafitu, které zajišťují spolehlivý provoz za podmínek vysokého tlaku a vysoké teploty. Nabízíme různé možnosti těsnění pro různé pracovní podmínky, jako je polytetrafluorethylen nebo těsnění kov na kov. Jeho unikátní konstrukční provedení (volitelné) navíc dosahuje nepřetržitého nulového úniku při obousměrném tlaku, který je známý jako obousměrný utěsněný škrticí ventil. Pro podrobnější informace neváhejtekontaktujte násteď.

Specifikace

Rozsah velikostí:

NPS 2”-88”; DN50-DN2200

Nominální tlak:

150 LB-600 LB; PN6-PN64

Rozsah teplot:

-69℃~825℃（závisí na designu a materiál)

Koncová připojení:

Příruba; Svar na tupo; Oplatka; Lug-wafer

Materiály těla:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiály disku:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiál těsnění:

420/304/316+Grafit; PTFE; 304+STL; 316+STL

Materiály sedadel:

Integrální; 304/316/STL překrytím.

Materiály stonku:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Design & Výroba Standardní:

API 609

Standardní osobní:

EN558-1

Standardní koncové připojení:

ASME B16.4

Test a kontrola Standardní:

API 598

Vlastnosti

■ Nulový únik

■ Vícevrstvé těsnění

■ Provedení trojitého excentrického disku

■ Obousměrné (volitelné)

■ Provedení představce proti vyfouknutí

■ Metal-to-Metal k dispozici

■ Velký průměr

Co je trojitý offsetový škrticí ventil?

Trojitý přesazený škrticí ventil získal svůj název podle tří excentricity na konstrukci těsnění. Na rozdíl od tradičních klapek, které mají k uzavření pouze jednoduchý rotační kotouč. Trojitý přesazený škrticí ventil obsahoval tři excentricity pro lineární uzavření ventilu až do těsného uzavření. Rozdíl mezi středovou klapkou a trojitou přesazenou klapkou spočívá ve způsobu dosažení utěsnění. Středový škrticí ventil dosahuje utěsnění prostřednictvím stlačení těsnících ploch, zatímco škrticí ventil s trojitým posunutím dosahuje těsnění prostřednictvím kontaktu mezi povrchy. To je to, co nazýváme rozdíl mezi těsněním vedení a těsněním obličeje. Proto bude životnost trojité přesazené klapky lepší než u tradiční koncentrické klapky.

Jak si vybrat mezi dvojitým přesazeným škrticím ventilem a trojnásobným přesazeným škrticím ventilem na základě vašich potřeb?

●Vyberte dvojitou přesazenou klapku

Pokud jsou vaše pracovní podmínky normální teplota, střední tlak a nejsou silně korozivní (jako je zásobování vodou ve městech, cirkulační voda, ventilační systémy) a usilujete o dobrý těsnicí výkon a hospodárnost, je to spolehlivá a nákladově efektivní volba.

●Vyberte trojitý přesazený škrticí ventil

Pokud vaše pracovní podmínky zahrnují vysoké teploty, vysoké tlaky, korozivní média (jako je pára, olej a plyn, chemické materiály) nebo vyžadují absolutně nulové úniky, dlouhou životnost a bezúdržbovost, je tříexcentrická klapka profesionálnější a spolehlivější volbou a její celkové náklady na vlastnictví jsou výhodnější v náročných pracovních podmínkách.

Proč si vybrat ventily LYV®️:

Trojité přesazené škrticí klapky vyrábíme již více než 30 let. Dílna pokrývá 13 000 metrů čtverečních a vlastní více než 50 pokročilých CNC strojů. Naši inženýři a produkční tým zajistí, že vaše objednávka bude doručena ve vysoké kvalitě a nejrychleji. Staráme se také o expedici ventilů. Ventily budou obaleny bublinkovými sáčky nebo papírem, aby nedošlo k poškození laku. Ventil jsme také upevnili překližkovou tyčí poté, co jsme ventil vložili do krabice. Překližkové pouzdro bude natřeno potřebným označením, aby se zajistilo, že ventil nebude poškozen během přepravy.
